4 kV

BlokSet

3-New Generation Pre-intelligent LV Switchgear
Cantidad
enviar contacto
Nuestro tablero de distribución de alto rendimiento BlokSet es una solución premium para tableros metálicos revestidos de 0,4 kV para uso industrial, gabinetes automatizados de tipo fijo de 0,4 kV y tableros metálicos revestidos de 0,4 kV. Presenta un diseño ultracompacto, alta densidad, fácil operación/mantenimiento, capacidades digitales, resistencia al arco de 690 V/85 kA y clasificación sísmica de 9 grados, cumpliendo estrictos estándares globales. Funciona a la perfección para proyectos de aparamenta revestida de metal de 0,4 kV para uso industrial, gabinetes de tipo fijo automatizados de 0,4 kV y aparamenta revestida de metal de 0,4 kV, ampliamente utilizados en aplicaciones industriales, de centros de datos y de infraestructura. Es la opción confiable para actualizaciones de revestimiento metálico de 0,4 kV para uso industrial, instalaciones de gabinetes automatizados de tipo fijo de 0,4 kV y desarrollos de aparamenta de revestimiento metálico de 0,4 kV.

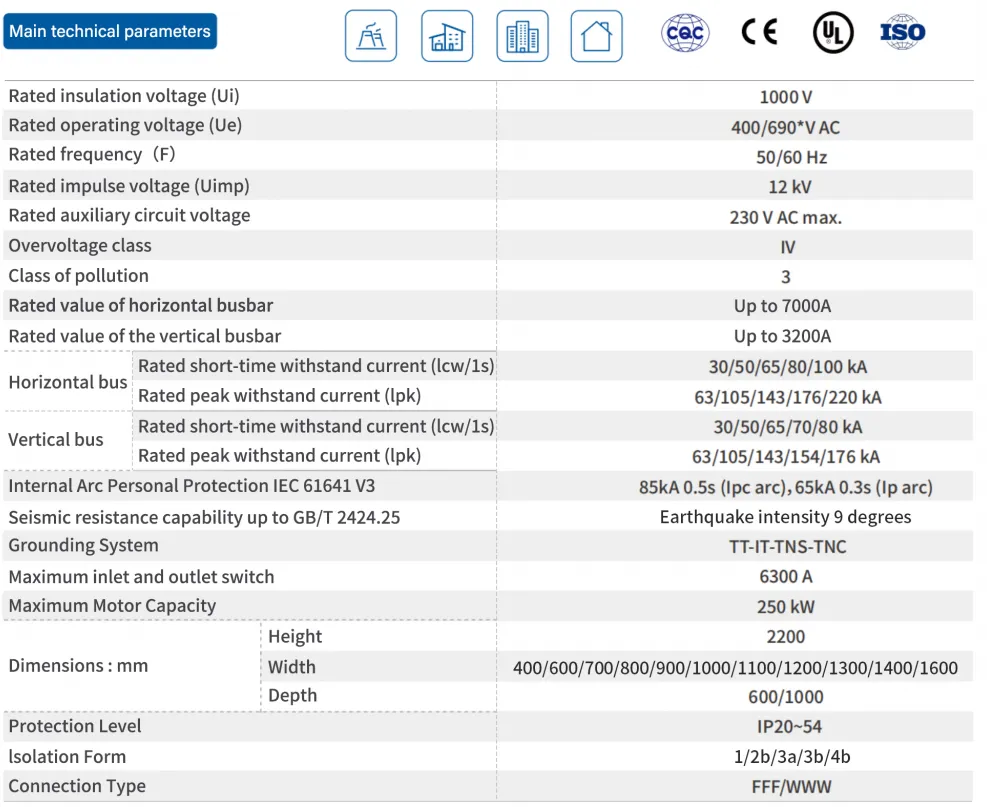

Key Technical Parameters Summary This table outlines the main technical specifications of a low-voltage switchgear device: Voltage & Frequency: Rated insulation voltage (Ui): 1000 V Rated operating voltage (Ue): 400/690*V AC Rated frequency (F): 50/60 Hz Rated impulse voltage (Uimp): 12 kV Max. auxiliary circuit voltage: 230 V AC Environmental & Safety Ratings: Overvoltage class: IV Pollution class: 3 Seismic resistance: Up to grade 9 (per GB/T 2424.25) Internal arc protection (IEC 61641 V3): 85kA 0.5s (Ipc arc), 65kA 0.3s (Ip arc) Protection level: IP20~54 Grounding system: TT-IT-TNS-TNC Busbar & Current Ratings: Horizontal busbar: Rated up to 7000 A; short-time withstand current (1s): 30/50/65/80/100 kA; peak withstand current: 63/105/143/176/220 kA Vertical busbar: Rated up to 3200 A; short-time withstand current (1s): 30/50/65/70/80 kA; peak withstand current: 63/105/143/154/176 kA Max. inlet/outlet switch: 6300 A Max. motor capacity: 250 kW Mechanical Specifications: Dimensions (mm): Height = 2200; Width = 400/600/700/800/900/1000/1100/1200/1300/1400/1600; Depth = 600/1000 Isolation form: 1/2b/3a/3b/4b Connection type: FFF/WWW Certifications: CQC, CE, UL, ISO
